致力于同步帶、同步帶輪產品

橡膠單面齒同步帶

XH橡膠單面齒同步帶

XH橡膠單面齒同步帶

紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等
生產材料: 橡膠,玻璃纖維線
加工設備: 蒸缸模具
供貨周期: 1~3天
應用領域: 紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等
XH橡膠單面齒同步帶設計參數:
齒形為英制梯形齒,又名方型齒,屬于特重型傳動設計。
標準設計參考值:節距:22.225mm;齒高:6.35mm;帶厚:11.2mm;角度:40度
XH橡膠單面齒同步帶設計優勢:
XH橡膠單面齒同步帶采用進口優質玻璃纖維線繩和模壓切口,減少同步帶維護和延長帶的使用壽命,也增加了穩定性和靈活性。變量開槽上帶的底面模式提高靈活性,降低噪音,并允許更嚴格彎腰直徑較小的緊湊型、重型引擎找到滑輪半徑。XH橡膠單面齒同步帶模塑缺口還含有空氣和散熱,使得同步帶加大碼帶冷卻,這就降低由較高的溫度造成的磨損和惡化。
XH橡膠單面齒同步帶識別:

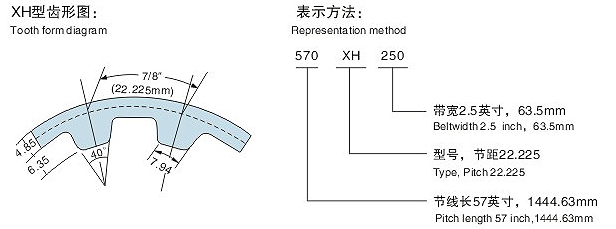

三個部分:指示帶的長度,間距和寬度帶回來的部分號碼。如下圖所示。此XH橡膠單面齒同步帶型號,節線長為57英寸(1444.63mm),帶寬為2.5英寸(63.5mm)。
XH同步帶齒形圖
規格 節線長 齒數
464 XH 1177.93 53
473 XH 1200.15 54
507 XH 1289.05 58
560 XH 1422.40 64
570 XH 1444.63 65
580 XH 1466.85 66
630 XH 1600.20 72
700 XH 1778.00 80
735 XH 1866.90 84
752 XH 1911.35 86
770 XH 1955.80 88
800 XH 2022.48 91
823 XH 2090.42 94
840 XH 2133.60 96
927 XH 2355.85 106
980 XH 2489.20 112
1000 XH 2533.65 114
1120 XH 2844.80 128
1260 XH 3200.40 144
1400 XH 3556.00 160
1540 XH 3911.60 176
1575 XH 4000.50 180
1750 XH 4445.00 200
1873 XH 4756.15 214
1925 XH 4889.50 220
