致力于同步帶、同步帶輪產品

RPP/YU/GT同步帶輪

Correct arc gear RPP2M synchronous pulley

Correct arc gear RPP2M synchronous pulley

RPP2M同步帶輪既為國產化設備的RPP2M同步帶配套,又能代替進口RPP2M同步帶輪使用。如果您定制RPP2M同步帶輪,請提供帶輪圖紙(圖中可不必繪制帶輪的齒形尺寸),我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙;也可為您提供測繪帶輪等服務。
生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等
加工設備: 數控車床、滾齒機等
供貨周期: 3~10天
應用領域: 通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等

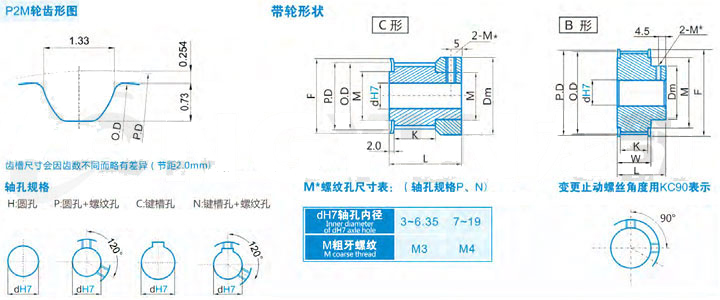

標準同步帶寬度 K W L
04=4MM 5.5 9.5 18
06=6MM 7.5 11.5 20
12=12MM 13.5 17.5 26



規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
H P C|N
P2M*14 C 8.91 8.40 12 6 12   3|4
P2M*15 9.55 9.04 12 6 13   3|4|5
P2M*16 10.19 9.68 14 8 13   3|4|5
P2M*18 11.46 10.95 14 8 15   3~6
P2M*20 12.73 12.22 16 8.5 17   4~6.35
P2M*22 14.01 13.50 18 11 17   4~6.35
P2M*24 15.28 14.77 20 12 17   4~6.35
P2M*25 15.92 15.41 20 12 20   4~6.35
P2M*28 B 17.83 17.32 23 13 12 5~6.35 5~6.35
P2M*30 19.10 18.59 23 13 12 5~8 5~8
P2M*32 20.37 19.86 25 16 12 5~8 5~8
P2M*36 22.92 22.41 28 18 14 5~9 5~9
P2M*40 25.46 24.95 31 20 16 5~10 5~10 8
P2M*42 26.74 26.23 35 24 18 5~12 5~12 8|10
P2M*44 28.01 27.50 33 22 18 5~12 5~12 8|10
P2M*48 30.56 30.05 35 24 18 5~12 5~12 8|10
P2M*50 31.83 31.32 35 24 22 5~15 5~15 8~13
P2M*60 38.20 37.69 44 32 28 5~19 5~19 8~18
注:以上是本公司標準參考型號參數,具體型號根據您的要求定制加工。
