致力于同步帶、同步帶輪產品

RPP/YU/GT同步帶輪

High precision 2GT synchronous pulley

High precision 2GT synchronous pulley

2GT同步帶輪既為國產化設備的2GT同步帶配套,又能代替進口2GT同步帶輪使用。如果您定制2GT同步帶輪,請提供帶輪圖紙(圖中可不必繪制帶輪的齒形尺寸),我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙;也可為您提供測繪帶輪等服務。
生產材料: 45#鋼、鋁合金、鑄鐵、黃銅等
加工設備: 數控車床、滾齒機等
供貨周期: 3~10天
應用領域: 機械、紡織、精密儀器儀表、石油化工、通訊電纜等
標準同步帶寬度 K W L
04=4MM 5 8.3 16
06=6MM 7 10.3 18
09=9MM 10 13.3 21

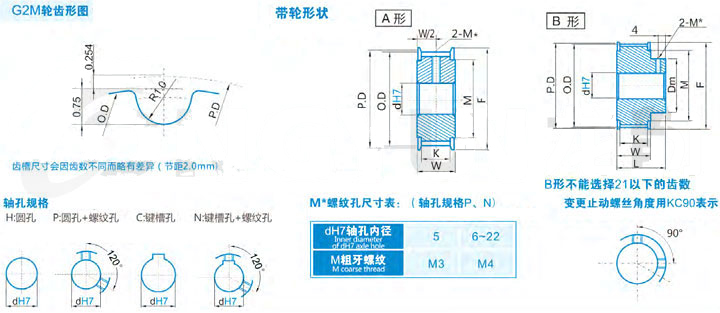

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
H P C|N
A形 B形狀 A形 B形狀 A形 B形狀
G2M*14 A 8.91 8.40 12 6   3
G2M*15 9.55 9.04 12 6   3|4
G2M*16 10.19 9.68 14 7   3|4
G2M*18 11.46 10.95 14 7   4|5
G2M*20 12.73 12.22 16 9.5   4~6
G2M*21 13.37 12.86 18 11   4~6
G2M*22 A|B 14.01 13.50 18 11 8 4~6 4
G2M*24 15.28 14.77 20 12 10 5~7 5
G2M*25 15.92 15.41 20 12 10 5~7 5~7
G2M*26 16.55 16.04 23 13 10 5~8 5~8
G2M*28 17.83 17.32 23 13 10 5~8 5~8
G2M*30 19.10 18.59 23 13 11 5~8 5~8
G2M*32 20.37 19.86 25 16 13 5~10 5~8 5~10 5|6
G2M*34 21.65 21.14 25 16 14 6~10 6~10 6~10 6~8
G2M*36 22.92 22.41 28 18 14 6~10 6~10 6~10 6~8
G2M*38 24.19 23.68 28 18 16 6~10 6~10 6~10 6~8 8
G2M*40 25.46 24.95 31 20 17 6~12 6~13 6~12 6~10 8|10
G2M*44 28.01 27.50 33 22 19 6~5 5 6~13 6~12 8~11
G2M*48 30.56 30.05 35 24 22 8~17 8~16 8~15 8~12 8~13 8
G2M*50 31.83 31.32 35 24 22 8~17 8~16 8~16 8~12 8~14 8
G2M*60 38.20 37.69 44 32 28 8~24 8~24 8~22 8~22 8~19 8~14
注:以上是本公司標準參考型號參數,具體型號根據您的要求定制加工。
